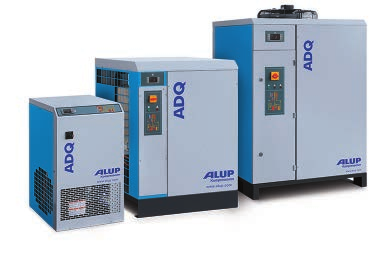

Рефрижераторные осушители ADQ 21 – 5040

В процессе работы компрессора влага, содержащаяся во всасываемом воздухе, превращается в конденсат. Конденсат является причиной износа и коррозии в сетях сжатого воздуха и подключенного к ним оборудования. В результате — дорогостоящие простои производства, снижение эффективности и срока службы оборудования.

В рефрижераторных осушителях такие негативные последствия устранены благодаря конденсации и отвода находящейся в воздухе воды. Работа осушителя ADQ контролируется с помощью электронного контроллера, представляющего все необходимые данные. Весь модельный ряд рефрижераторных осушителей оборудован системой электронного дренажа конденсата, использующей электронный датчик для отделения конденсата без потерь сжатого воздуха.
Контроллер управления с дисплеем
- Новый контроллер отображает точку росы под давлением (ADQ 21 – ADQ 5040) и управляет температурой конденсации (ADQ 72 – ADQ 462) включением и выключением вентилятора.
- Позволяет отображать различную информацию о работе осушителя, также ошибки в работе осушителя.

Легкая установка и простота доступа
- Компактная конструкция, небольшая база и удобный доступ к узлам. - Простой монтаж.
      Экономичное решение
      - Техобслуживание не требуется или минимальный объем техобслуживания.
      - Очень низкое потребление энергии и эффективное энергосбережение благодаря незначительному падению давления в системе. - Автоматический электронный конденсатоотводчик в стандартной комплектации исключает потери сжатого воздуха и бесшумен в работе
          1. Холодильный компрессор с приводом от электродвигателя охлаждается с помощью хладагента и оснащен защитой от тепловой перегрузки.
          2. Холодильник хладагента с воздушным охлаждением и большой поверхностью теплообмена обеспечивает высокую интенсивность теплообмена.
          3. Воздушный вентилятор с приводом от двигателя для охлаждения холодильника.
          4. Испаритель воздуха/хладагента с высокой интенсивностью теплообмена.
          5. Сепаратор конденсата обеспечивает высокую эффективность.
          6. Теплообменник воздух-воздух с высокой интенсивностью теплообмена и низкими потерями в нагрузке.
          7. Перепускной клапан горячего газа обеспечивает управление емкостью хладагента при любой нагрузке, предотвращая образование в системе льда.
          8. Панель управления с индикацией всей необходимой информации.
          9. Свободные контакты в стандартной комплектации для моделей ADQ 600 – 5040.
          Технические характеристики
          Тип Пропускная способность в зав.от t сжатого воздуха на входе (35ºC*), м3/ч Пропускная способность в зав.от t сжатого воздуха на входе (40ºC), м3/ч Пропускная способность в зав.от t сжатого воздуха на входе (45ºС), м3/ч Номинальная мощность*, кВт Напряжение электропитания, В/Гц/Ф Макс. рабочее давление, бар Газы-хлад-агенты Тип соеди-нения, Газ/DN Масса, кг
          ADQ.212117,214,50,13230/50/116R134a3/4¨ M19
          ADQ.363629,524,80,16230/50/116R134a3/4¨ M19
          ADQ.515141,835,20,19230/50/116R134a3/4¨ M20
          ADQ.72725949,70,27230/50/116R134a3/4¨ M25
          ADQ.11011090,275,90,28230/50/116R134a3/4¨ M27
          ADQ.141141116970,61230/50/113R404A1¨ F44
          ADQ.1801801481240,67230/50/113R404A1¨ F44
          ADQ.2162161771490,79230/50/113R404A1,5¨ F53
          ADQ.2462462021700,87230/50/113R404A1,5¨ F60
          ADQ.3123122562151,07230/50/113R404A1,5¨ F65
          ADQ.3903903202691,19230/50/113R404A1,5¨ F80
          ADQ.4624623793191,45230/50/113R404A1,5¨ F80
          ADQ.6006004924141,32400/50/313R410A2¨ F128
          ADQ.7207205904971,63400/50/313R410A2¨ F146
          ADQ.9009007386211,89400/50/313R410A2¨ F158
          ADQ.108010808867452,11400/50/313R410A2¨ F165
          ADQ.1440144011819943,90400/50/313R404A3¨ F325
          ADQ.18001800147612424,46400/50/313R404A3¨ F335
          ADQ.21002100172214495,55400/50/313R404A3¨ F350
          ADQ.27002700221418636,71400/50/313R404ADN 125380
          ADQ.30003000246020706,80400/50/313R404ADN 125550
          ADQ.420042003444289810,20400/50/313R404ADN 125600
          ADQ.504050404133347812,30400/50/313R404ADN 125650
          * Стандартные условия:
          - Рабочее давление: 7 бар.
          - Рабочая температура: 35 °C.
          - Комнатная температура: 25 °C.
          - Точка росы под давлением: +3 °C (+/- 1.)
          - Доступно с несколькими значениями напряжения и частоты.
          Граничные условия:
          - Рабочее давление: 16 бар (ADQ 21 до 110),
          13 бар (ADQ 141 до 5040).
          - Максимальная рабочая температура: 55 °C.
          - Минимальная/максимальная температура окружающей среды: +5 °C/+45 °C.
          Корректирующие факторы используются для учета специфических условий установки при отклонениях от исходных условий (1) выше = A x B x C
          ПараметрФактор 1Фактор 2Фактор 3Фактор 4Фактор 5Фактор 6Фактор 7Фактор 8Фактор 9Фактор 10Фактор 11Фактор 12
          Комнатная температура, ºC:2530354045
          - ADQ 21 до 4621,000,920,840,800,74
          - ADQ 600 до 50401,000,910,810,720,62
          Рабочая температура, ºC:303540455055
          - ADQ 21 до 4621,241,000,820,690,580,45
          - ADQ 600 до 50401,001,000,820,690,580,49
          Рабочее давление, бар:5678910111213141516
          - ADQ 21 до 4620,900,961,001,031,061,081,101,121,131,151,161,15
          - ADQ 600 до 50400,900,971,001,031,051,071,091,111,12---
          Габаритные размеры
          МодельA, ммB, ммC, мм
          ADQ 21 до 110350484511
          ADQ 141 до 180370764515
          ADQ 216 до 312460789575
          ADQ 390 до 462580899604
          ADQ 600 до 10807351016898
          ADQ 1440 до 2700102015601082
          ADQ 3000 до 5040102015602099
          Нормированное значение потока можно получить делением текущего или фактического значения потока на корректирующий фактор, относящийся к реальным условиям работы.
