МАГИСТРАЛЬНЫЕ ФИЛЬТРЫ СЖАТОГО ВОЗДУХА

Неочищенный сжатый воздух содержит грязь и частицы, которые необходимо отфильтровать для защиты оборудования и конечных продуктов. Более того, использование фильтров также влияет на производительность и эффективность всей вашей системы сжатого воздуха. Поэтому компания Alup начала продажи инновационной линейки фильтров, отличающихся: - Глубиной охвата и динамикой для широкого спектра промышленных областей применения. - Соответствием ISO 8573-1 2010 для обеспечения высочайшей чистоты воздуха. - Энергетической эффективностью для наименьшей из возможных стоимости владения. - Малым объемом техобслуживания с легким доступом для сервиса. Новая конструкция этой линейки фильтров превосходит имеющиеся на рынке традиционные фильтры, являясь сейчас наиболее совершенными фильтрами Alup. Корпус и фильтрующий элемент разработаны с целью улучшения воздушного потока и производительности. Серия также вобрала в себя современные технологии фильтрации (фильтры твердых частиц, коалесцентные и масляных паров), а также влагосепараторы, причем все они доступны в широком диапазоне размеров соединений, чтобы гарантировать наилучшее сочетание с компрессором, а также другим оборудованием подготовки воздуха и трубопроводами (AIRnet)

ОСТАВИТЬ ЗАЯВКУ

КОМПЛЕКСНОЕ ПРЕДЛОЖЕНИЕ
Зачем снижать производительность воздушной системы Alup, применяя фильтры других компаний? Фильтры Alup разработаны, изготовлены и проверены на беспроблемную совместимость с нашими компрессорами, оборудованием подготовки воздуха и трубопроводами для подачи качественного сжатого воздуха с максимальной эффективностью и надежностью

НИЗКАЯ СТОИМОСТЬ ВЛАДЕНИЯ
Улучшенная конструкция фильтра для оптимизации характеристик потока значительно снижает перепад давления, тем самым повышая энергоэффективность. Результатом стала наименьшая из возможных стоимость владения.

ЛИДИРУЮЩАЯ В ОТРАСЛИ ТЕХНОЛОГИЯ ФИЛЬТРУЮЩЕГО МАТЕРИАЛА
Новая технология фильтрующего материала с глубоким гофрированием со специально разработанным слоем, предотвращающим унос масла, обеспечивает улучшенный коалесцирующий эффект.

НАДЕЖНАЯ ФИЛЬТРАЦИЯ
Динамичная лицензированная конструкция гарантирует нужное качество воздуха вместе с обеспечением исключительно надежного и эффективного процесса фильтрации.

УДОБСТВО ПРИМЕНЕНИЯ
Доступны индикаторы и измерители перепада давления.

ПРОСТОЕ ТЕХОБСЛУЖИВАНИЕ
Уникальный автоматический дренаж с внешним доступом в стандартной комплектации с защитной крышкой.

УЛУЧШЕННЫЕ УСЛОВИЯ РАБОТЫ
За счет максимальной рабочей температуры 120°C (248°F) и максимального рабочего давления 20,7 бар (300 psig) мы получили техническое решение для любых требований к фильтрации.

БЕЗОПАСНОСТЬ ПРОДУКЦИИ
Гарантировано безопасное закрытие корпуса с однозаходной резьбой и фиксированной остановкой с фиксацией при накручивании по указательным стрелкам для предотвращения превышения момента затяжки и гарантии эффективной герметизации.

НАДЕЖНАЯ КОНСТРУКЦИЯ И ЗАЩИТА ОТ КОРРОЗИИ Долговременное, плотное электрофоретическое покрытие на внутренних и внешних поверхностях.

ПРОСТОЙ МОНТАЖ
Доступны резьбовые соединения стандартов BSP и NPT размера от 1/8 до 3 дюймов с уровнями потока 10-2550 м3/ час (6 - 1500 scfm.)

МОДУЛЬНАЯ КОНСТРУКЦИЯ
Недорогие соединительные комплекты, кронштейны монтажа на стену и новая конструкция головки фильтра обеспечивают легкую и простую установку.

СЕРТИФИЦИРОВАННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Прошедшие тесты и проверки по ISO12500-1 и ISO 8573-1 2010 корпуса и внутренние элементы изготовлены из высококачественных материалов для получения оптимальной производительности и повышения эффективности.

ЛЕГКАЯ ИДЕНТИФИКАЦИЯ
Стойкие к коррозии концевые колпачки с цветовым кодированием для легкой и точной идентификации уровня фильтрации.

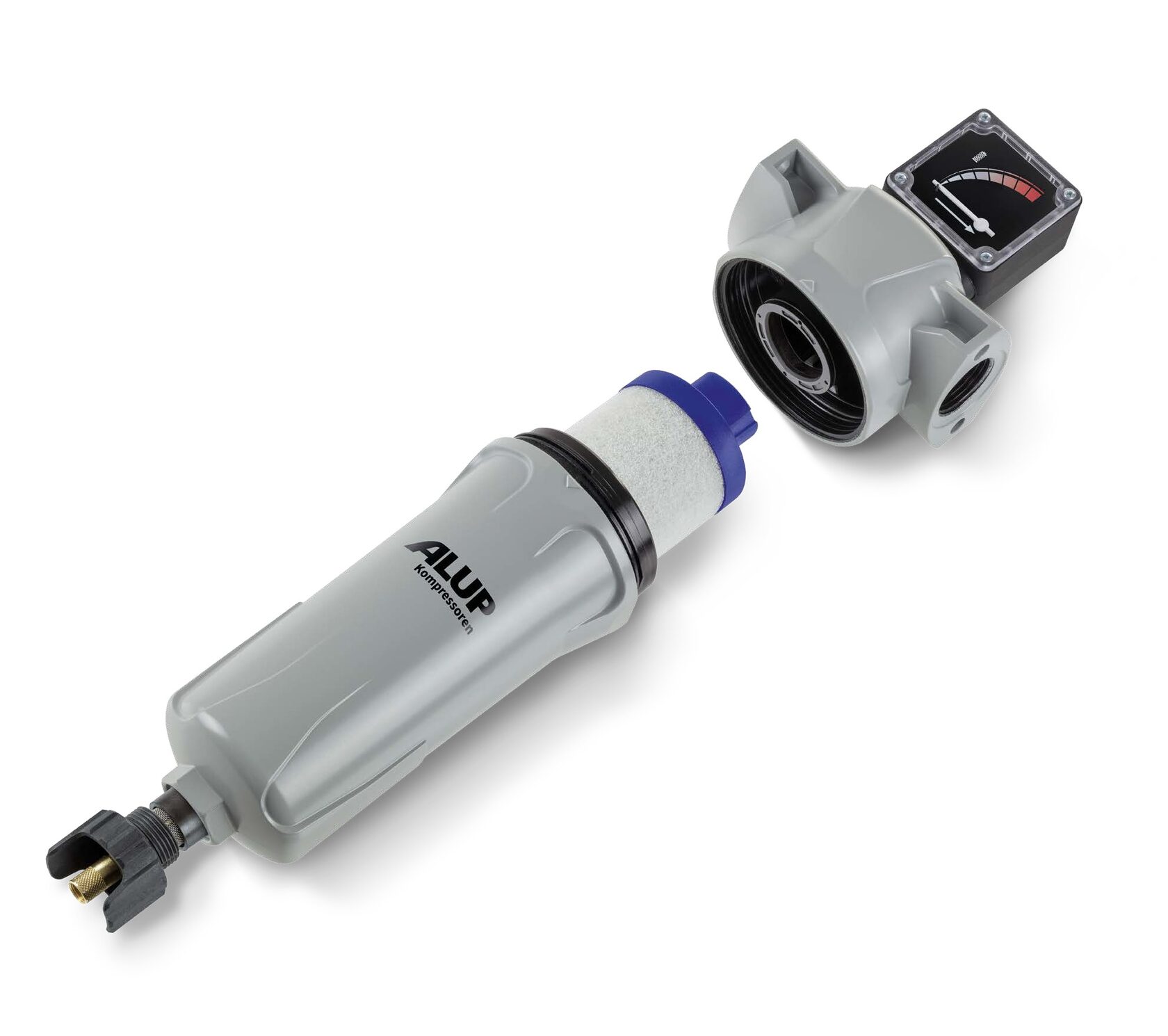

ВЫСОКОКАЧЕСТВЕННЫЕ КОМПОНЕНТЫ

- Вставные элементы фильтра гарантируют превосходную герметичность корпуса фильтра и легко извлекаются

- Стойкие к коррозии концевые колпачки выполнены формовкой из нейлона со стекловолокном для повышения долговечности

- Цилиндры из высококачественной нержавеющей стали отличаются стойкостью к коррозии, обеспечивая прочность и устойчивость элемента

- Собственная разработка гидро- и масло-фобного боросиликатного фильтрующего материала, специально созданного для постоянного обеспечения низкого падения давления вместе с конструкцией гофрированного элемента для высокой способности удерживания пыли и повышения площади поверхности фильтрации

- Специально разработанный слой предотвращает унос масла и обеспечивает улучшенный коалесцирующий эффект
Уникальный концевой колпачок элемента c системой цветового кодирования для быстрой и простой идентификации градации

УСТОЙЧИВАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Фильтры Alup созданы для обеспечения производительности и энергосбережения. Их коалесцирующие градации обеспечивают перепад давления при насыщении менее 0,125 бар во всей линейке.

Эта линейка фильтров с глубоким гофрированием фильтрующего материала дает превосходные результаты при удалении масляной аэрозоли и при удерживании твердых частиц, позволяя существенно снизить перепад давления и энергопотребление для получения низких эксплуатационных расходов в течение срока службы.

Новые элементы оптимизируют фильтрацию и обеспечивают подачу сжатого воздуха высочайших стандартов чистоты, установленных в ISO 8573-1: 2010. Для обеспечения оптимальной производительности и сохранения низкой стоимости фильтрующие элементы следует заменять оригинальными запасными частями каждые 12 месяцев/8000 часов что наступит первым. Элементы фильтра с активированным углем следует заменять каждые 6 месяцев/1000 часов что наступит первым.

ВЛАГОСЕПАРАТОРЫ

В новых влагосепараторах, встроенных во все семейство фильтрации воздуха, объединены проверенная центробежная технология и новая инновационная конструкция корпуса для удаления воды с устранением 99% общего содержания влаги и гарантии постоянного низкого перепада давления.

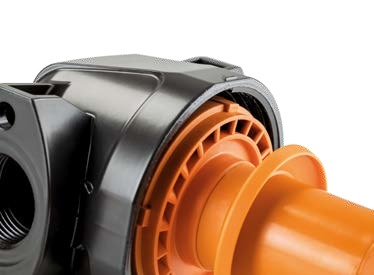

Центробежные модули собственной разработки оснащены уникальными лопатками для устранения рабочих точек с низкой эффективностью и вихревыми ловушками для предотвращения уноса. Это гарантирует минимальное падение рабочего давления и сохранение превосходного удаления жидкости даже на малых скоростях.

ГАРАНТИРОВАННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

КОНСТРУКЦИЯ КОРПУСА ФИЛЬТРА

Классы чистоты сжатого воздуха в соответствии с международным стандартом ISO 8573.
- Тест на коррозию - 1000 часов в нейтрально-соляной водяной пыли в соответствии с ISO 9227:2006
- Давление разрыва тестировано с превышением 100 barg для коэффициента безопасности 5:1
- Корпуса тестируются давлением на разрушение. Фильтры тонкой очистки 100% проверяются на целостность аэрозоли

ТЕХНОЛОГИЯ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА

Новая линейка фильтров содержит полный спектр градаций удаления загрязнений, разработанный для соблюдения требований к чистоте воздуха во всех отраслях промышленности.
- ISO 8573-1: 2010 Стандарт чистоты сжатого воздуха ISO 12500 Series
- Международные стандарты тестирования фильтров сжатого воздуха

НЕЗАВИСИМАЯ ЭКСПЕРТИЗА

Корпуса отвечают требованиям следующих международных стандартов:
- Директива оборудования, работающего под давлением Pressure Equipment Directive 2014/68/EU – Lloyd's Register EMEA – Notified Body No. 0038
- Системы качества ISO 9001 Quality Systems – LRQ0930553 – Lloyd's Register EMEA – Notified Body No. 00382006
- Соответствие CRN Approved - CRN0E19418 Для использования в Канаде

ГРАДАЦИИ ФИЛЬТРАЦИИ

При абсолютном давлении 1 бар и температуре 20° C
Согласно ISO 8573-1:2010 в типовой установке
Согласно ISO 12500-1 при концентрации масла выше фильтра 10 мг/м3 (градация Grade G = 40 мг/м3 )

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ

Для максимального уровня потока умножайте моделируемый уровень потока на поправочный коэффициент, соответствующий минимальному рабочему давлению

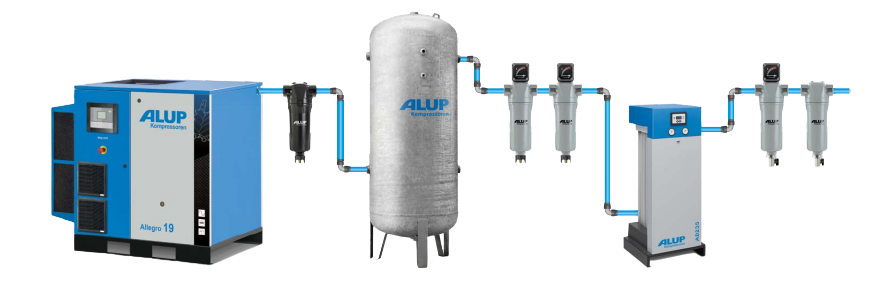

ТИПОВЫЕ УСТАНОВКИ

1. Компрессор с концевым охладителем
2. Фильтр G
3. Фильтр C
4. Фильтр V
5. Фильтр S
6. Фильтр D
7. Фильтр P
8. Рефрижераторный осушитель
9. Адсорбционный осушитель
Рекомендуется всегда устанавливать ресивер

A. Общецелевая защита чистота воздуха по
ISO 8573-1:2010
G-фильтр [ 3 : - : 3 ]
P-фильтр [ 4 : - : 3 ]

В. Общецелевая защита и пониженная концентрация масла чистота воздуха по ISO 8573-1:2010 [ 1 : - : 2 ]

C. Высококачественный воздух с пониженной точкой росы чистота воздуха по
ISO 8573-1:2010 [ 1 : 4 : 2 ]

D. Высококачественный воздух с пониженной точкой росы и концентрацией масла чистота воздуха по ISO 8573-1:2010 [ 1 : 4 : 1 ]

E. Высококачественный воздух с очень низкой точкой росы чистота воздуха по
ISO 8573-1:2010 [ 2 : 2 : 1 ]

F. Высококачественный воздух с очень низкой точкой росы чистота воздуха по
ISO 8573-1:2010 [ 1 : 2 : 1 ]

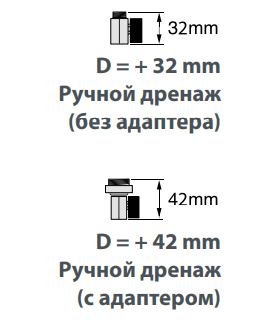

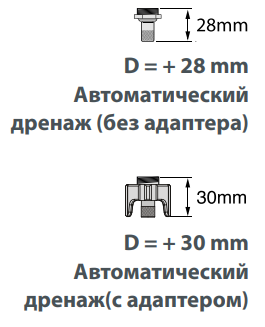

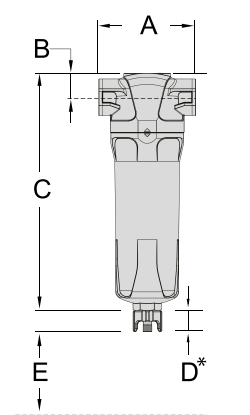

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

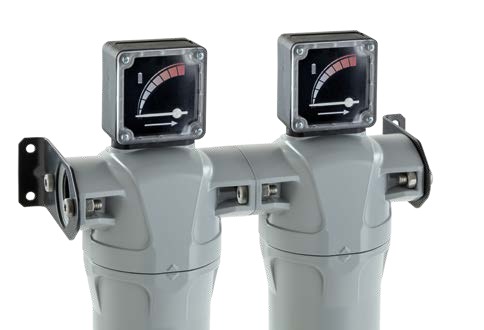

ИНДИКАТОРЫ ПЕРЕПАДА ДАВЛЕНИЯ
