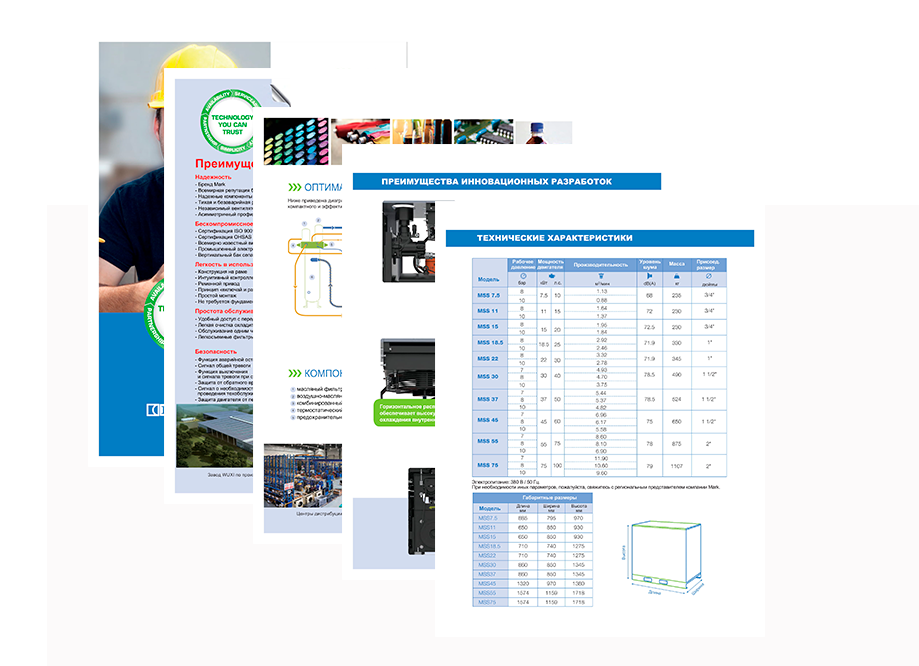

Скачать каталог Mark Kompressor

РЕФРИЖЕРАТОРНЫЕ ОСУШИТЕЛИ MDS

ДИСПЛЕЙ КОНТРОЛЛЕРА

Работа рефрижераторных осушителей серии MDS управляется электронным контроллером с выводом на дисплей всей текущей информации:

Технические параметры:
- Статус хладагента осушителя
- Статус вентилятора
- Индикация точки росы

Сигналы тревоги:
- Индикация ошибки или сбоя
- Неисправность вентилятора
- Низкое или высокое давление

Рефрижераторные осушители Mark оснащены простым таймером, который управляет отводом конденсата и позволяет легко установить / скорректировать интервал между сливами, а также отрегулировать его продолжительность. Компания Mark по показателям надежности и эффективности занимает лидирующую позицию в отрасли.

ПРОСТОЙ ТАЙМЕР ДЛЯ СЛИВА КОНДЕНСАТА

Надежность
- Бренд Mark
- Всемирная репутация более 45 лет
- Надежные компоненты
- Крупнейший производитель осушителей
- Сигнализация о неисправностях

Бескомпромиссное качество
- Сертификация ISO 9001 · ISO 14001
- Сертификация OHSAS 18001
- Всемирно известные рефрижераторные осушители
- Промышленный двигатель вентилятора
- Интегрированные конденсатор и испаритель
- Хладагенты, соответствующие международным стандартам

Простота обслуживания
- Терминалы вход-выход на верхней панели
- Съемные боковые панели
- Удобство в обслуживании
- Простая установка интервалов слива конденсата

Легкость в использовании
- Компактная конструкция
- Надежные технологии
- Простота в обслуживании
- Электронный контроллер
- Простой таймер слива конденсата
- Тумблер Вкл/Выкл

ПРЕИМУЩЕСТВА

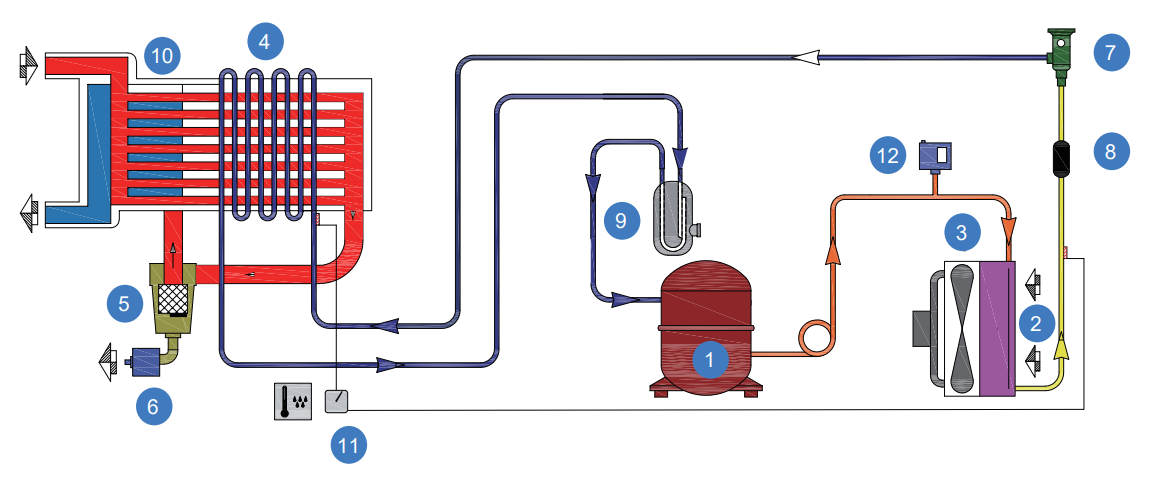

КАК РАБОТАЮТ ОСУШИТЕЛИ СЕРИИ MDS?

КОНТУР ЦИРКУЛЯЦИИ ХЛАДАГЕНТА

Замкнутый контур циркуляции позволяет эффективно отводить тепло от влажного сжатого воздуха в атмосферу за счет изменения агрегатного состояния хладагента. Контур хладагента рефрижераторных осушителей серии MDS имеет единую конструкцию с использованием надежных компонентов наивысшего качества, поставляемых всемирно известными производителями.

КОНТУР ЦИРКУЛЯЦИИ ВОЗДУХА

Влажный сжатый воздух поступает непосредственно через внутренний теплообменник 3-в-1 рефрижераторного осушителя MDS, в котором объединены три основные функции агрегата. Во-первых, влажный сжатый воздух охлаждается до температуры конденсации влаги, во-вторых, эта конденсированная влага собирается и отводиться в дренажный слив, после чего высушенный сжатый воздух снова нагревается, прежде чем он будет подан в пневмолинию предприятия.

1. Компрессор хладагента
2. Конденсатор
3. Вентилятор
4. Испаритель

5. Сепаратор конденсата (брызгоуловитель)
6. Дренажный слив
7. Расширительный клапан
8. Фильтр-влагоотделитель

9. Сепаратор жидкости
10. Теплообменник типа "воздух-воздух"
11. Цифровой датчик / Контроллер
12. Реле высокого давления R410A

ОСНОВНЫЕ УЗЛЫ И КОМПОНЕНТЫ

1. КОМПРЕССОР ХЛАДАГЕНТА
Электропривод, охлаждение за счет использования хладагента, защита от перегрева.
2. КОНДЕНСАТОР ХЛАДАГЕНТА
Воздушное охлаждение и большая площадь рабочей поверхности для эффективного теплообмена.
3. ВЕНТИЛЯТОР
Оснащенный независимым двигателем, вентилятор создает поток воздуха для охлаждения конденсатора.
4. АЛЮМИНИЕВЫЙ ТЕПЛООБМЕННИК 3-В-1
Единый блок с интегрированным теплообменником типа "воздух-воздух", испарителем и сепаратором конденсата. Превосходный теплообмен и высокоэффективное влагоотделение при малом перепаде давления.
5. ТУМБЛЕР ВКЛ / ВЫКЛ
Надежный кнопочный тумблер для включения и выключения осушителя.
6. АВТОМАТИЧЕСКИЙ ОТВОД КОНДЕНСАТА
Регулируемый пользователем Управляемый по таймеру э-м клапан Отвод конденсата надежно и вовремя Проверенная конструкция
7. ПАНЕЛЬ УПРАВЛЕНИЯ
С выводом на дисплей всей актуальной информации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Макс. рабочее давление, бар	Производительность, м3/мин	Номин. мощность, кВт	Электропитание, В/фаза/Гц	Штуцер, дюймы	Габариты , ДхШхВ	Масса, кг	Хладагент
MDS 10	13	1.0	0,21	230/1/50	3/4"	352х430х445	30	R 134a
MDS 13	13	1.3	0,36	230/1/50	3/4"	550x370x704	30	R 134a
MDS 21	13	2.1	0,36	230/1/50	3/4"	550x370x704	34	R 134a
MDS 40	13	4.0	0,70	230/1/50	1"	520x500x809	55	R 410A
MDS 66	13	6.6	0,95	230/1/50	1 1/2"	520x500x809	60	R 410A
MDS 85	13	8.5	0,98	230/1/50	1 1/2"	550x600x958	68	R 410A
MDS 105	13	10.5	1,00	230/1/50	2"	550x600x958	75	R 410A
MDS 140	13	14.0	1,67	230/1/50	2"	900x750x1009	110	R 410A
MDS 175	13	17.5	1,75	230/1/50	2"	900x750x1009	126	R 410A
MDS 220	13	22.0	2,85	230/1/50	2.5"	1050x660x1130	140	R 410A
MDS 260	13	26.0	2,95	230/1/50	2.5"	1050x660x1130	162	R 410A

Поправочный коэффициент для условий, отличных от проектных: K = A x B x C

Температура окружающей среды (А)
Температура окр. среды (°C)	25	30	35	40	45
Коэффициент	1	0,91	0,81	0,72	0,62

Рабочая температура (B)
Рабочая температура (°C)	25	30	35	40	45	50	55
Коэффициент	1	1	1	0,82	0,69	0,58	0,49

Рабочее давление (C)
Рабочее давление, бар	6	7	8	10	13
Коэффициент	0,96	1	1,03	1,08	1,13

Поправочный коэффициент точки росы для рефрижераторных осушителей серии MDS

Точка росы на выходе	Поправочный коэффициент
10 C	1
7 С	0,85
3 С	0,7

- Проектное рабочее состояние осушителей серии MDS: температура окружающей среды 25 °C, рабочая температура на входе 35 °C.
- Максимальный перепад давления: менее 0,3 бар.
- Верное значение расхода воздуха можно получить путем деления текущего или реального расхода на поправочный коэффициент, в зависимости от реальных условий эксплуатации.
